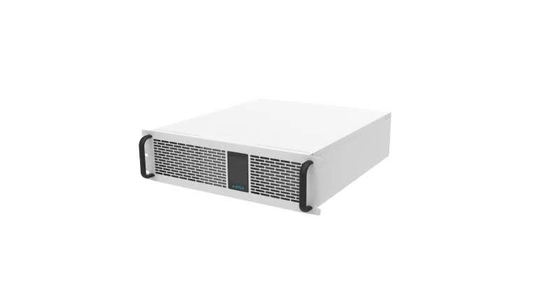

DPS ((18kW) 10Vdc-450Vdc 고주파 격리된 AC DC 쌍방향 변환 모듈 배터리 테스트 장비

10Vdc-450Vdc 18KW AC에서 DC 변환기 180A 배터리 테스트 장비
이 변환기는 지능적인 앞뒤 작동, 원활한 전환 기능을 가지고, 양방향 에너지 변환의 기회를 충족 할 수 있으며, 고주파 격리 기능을 가지고 있습니다.더 높은 보안동시에 제품은 온/오프그리드 스위칭 기능이 장착되어 있으며 스위칭 시간은 10ms가 넘지 않으며 더 많은 경우에 적용 될 수 있습니다.최신 최적화 하드웨어 디자인을 사용하여, 고급 제어 알고리즘 및 고급 제조 프로세스, HF 격리 양방향 전원 공급은 리?? 배터리 테스트 장비, AC 및 DC 아날로그 전원 공급에 특별히 개발,피드백 전자 부하, EV 충전 및 배전 장비 및 에너지 저장 장비
특징
- 양방향 에너지 전송, 크로스 쿼드란트 원활한 스위치
- 높은 출력 전압 범위, 높은 정확성, 빠른 동적 반응
- 고주파 격리, 더 높은 안전성
- 복수 안전 보호, 입력 과전압/하전압 보호, 출력 반 역 연결, 단회로 보호, 과온 보호, 풍선 유관의 비정상적인 검출 등
- 모듈형 설계, 간편한 유지보수, 병렬 용량 확장을 지원합니다.
- 넓은 온도 -20°C~45°C
- 전력망에 접속/출력 전력망 전환 기능이 장착되어 있다.
- 부드러운 스위치 디자인, 낮은 손실, 높은 효율성
- DSP 설계, 완전한 디지털 제어 실현;
- 로컬 조작과 원격 조작 기능 모두
- 풍부한 외부 인터페이스
- 엄격한 시스템 열 설계, 낮은 온도 상승, 긴 수명
- 터치 스크린 조작 제어, 간단하고 직관적인.
기술 매개 변수
동전 변 변 변 변수
|
|
BTLA-MTS018-180M-01 |
|
|
18kW |
배선 |
|
3단계 5선 시스템 |
전압 범위 |
|
380Vac±15% |
주파수 및 범위 |
45~65Hz (응용 50/60Hz 전력망) |
전력 요인 조정 범위 |
± 1 |
THDi |
≤ 5% |
DC 측면 매개 변수
|
|
BTLA-MTS018-180M-01 |
|
|
100Vdc |
|
|
180A |
전압 범위 |
|
10Vdc-450Vdc |
전류 범위 |
|
±180A |
전압 정확도 |
00.1% F.S. |
|
00.1% F.S. |
전압 제한 |
그래요 |
|
그래요 |
기본 특성
|
설명 |
AC/DC 시작 기능 |
그래요 |
시간을 앞뒤로 전환합니다. |
≤ 10ms |
|
92% |
H*W*D |
131*465*510mm |
|
26kg |
환경 조건
|
°C |
-20°C~+45°C |
|
|
% RH |
<+95 |
상대 습도, 응고되지 않는 상태 |
저장 온도 |
°C |
-40 ~ +55 |
|
|
% RH |
0 ~ +95 |
상대 습도, 응고되지 않는 상태 |
|
- |
|
|
|
m |
3000 |
|
|
- |
IP20 |
|
|
dB |
< 70 |
|
의사소통
통신 방식 |
- |
|
|
보고 신호 |
- |
각종 보호 신호, 전압 및 전류 신호 |
|
수신 신호 |
- |
켜고 끄는 신호 |
|
|
