마이크로 그리드 AC DC 양방향 변환기 섬 보호
제품 상세정보
| 원래 장소: | 중국 |
| 브랜드 이름: | ANE |
| 인증: | CE，IEC 50549 |
| 모델 번호: | PMA030 -A011 Ｈ |
지불과 운송 용어
| 최소 주문 수량: | 10 |
| 가격: | FOB: 800 USD~10,000 USD |
| 포장 세부 사항: | 카튼 |
| 배달 시간: | 30 작업 일수 |
| 지불 조건: | T/T, L/C |
| 공급 능력: | 한달에 20000 |
|
상세 정보 |
|||
제품 설명

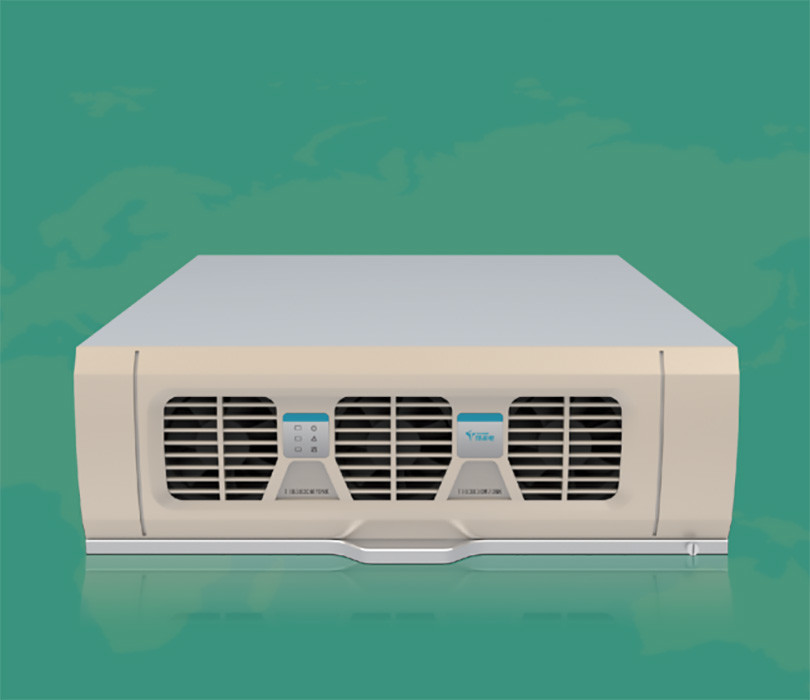

30 KW 양방향 AC DC 변환 모듈 마이크로 그리드 시스템 / 에너지 저장 시스템
특징:
- 지능형 반응 전력 보상 기능과 조화력 보상 기능으로 전력망 품질을 효과적으로 향상시킵니다.
- 섬 보호 및 저전압 운전을 통해 (설정)
- 시스템 신뢰성을 높이기 위한 지능형 전진 및 후진 조작
- 지능형 DSP 설계는 에너지 저장 변환 모듈의 완전한 디지털 제어를 실현하고 제어 장치의 높은 신뢰성을 결정합니다.
- 다중 안전 보호, AC 및 DC 과전압, 저전압 보호, 단전 보호, 과온 보호, 팬 이상 감지
- 효율은 최대 98.3%로 기계 손실을 크게 줄이고 에너지 절약 및 환경 보호, 신뢰성 및 내구성;
- 첨단 활성 전력 요인 교정 기술은 산업용 응용 표준보다 우수한 전력망에 대한 하모닉 간섭을 줄이기 위해 사용됩니다.
- 반 파도 부하 용량, 100% 불균형 부하를 가진 3단계, 좋은 부하 적응력
- 모듈의 외부 통신에는 CAN, 485 및 드라이 콘택트가 포함되어 있으며 외부 시스템과 원활하게 연결됩니다.
- 모듈은 외부에서 여러 샘플링 인터페이스를 가지고 있으며, 이는 고객 시스템과 조정되거나 선택적인 오프그리드/온그리드 스위칭 모듈을 사용하여 오프그리드를 구현할 수 있습니다.네트워크 연결 스위치 기능.
ANE 30kw 에너지 저장 컨버터 모듈은 모듈형 설계로, 오프그리드, 네트워크 연결 및 직렬 모드를 채택하고 있으며 세 가지 모드 사이에서 지능적으로 전환 할 수 있습니다.그리고 반응 전력 보상 및 하모닉 보상첨단 제어 알고리즘은 여러 기계의 병렬 연결을 실현하는 데 사용되며 병렬 시스템의 전력 수준은 50kW-1000kW입니다.모듈은 새로운 세대의 DSP 디지털 컨트롤을 채택, 우수한 부하 적응력과 전력 네트워크 적응력 동시에 독립된 공기 유관 설계 모듈이 다양한 복잡한 응용 환경을 효과적으로 처리 할 수 있습니다.시스템 운영이 더 안전하고 신뢰성 있고 경제적 환경적 적응력이 강합니다.
기술 매개 변수
| 모델 | TIB3830M70NK | |
| 변속 전력 측면 전력망 연결 매개 변수 | ||
| 정량 전압 | AC380V | |
| 정량력 | 30kW | |
| 최대 전력 | 33kW | |
| 전압 범위 | AC380V±15% | |
| 전류 범위 | ±45A | |
| 명목 주파수 | 50Hz | |
| 주파수 범위 | 45Hz~55Hz | |
| 전력 요인 조절 범위 | -0.99~099 | |
| DC 전류 부품 | ≤0.5% | |
| 하모닉 함수 THDi | ≤ 5% | |
| 전원 변속 변속 변속 변속 변속 변속 변속 | ||
| 정량 전압 | AC380V | |
| 명목 주파수 | 50Hz | |
| 안정화 된 전압 정밀성 | ≤ 1% | |
| 전압 조절 범위 | AC380V±15% | |
| 전력 요인 | >0.99 | |
| 합성 함수 THDu | ≤ 3% | |
| 역동적 반응 | ≤ 60ms | |
| 출력 전압 DC 부품 | ≤0.5% | |
| 전압 전환 범위 | ≤1% 20%에서 100%로 바뀐 부하 | |
| 불균형 로드 용량 | 100% | |
| 3단계 불균형 | ≤2%,단기 4% 이상 | |
| DC 측면 매개 변수 | ||
| 전압 범위 | DC50V~DC700V | |
| 네트워크 밖의 작동 전압 범위 | DC220V~DC700V | |
| 전체 부하 전압 범위 | DC600V~DC700V | |
| 전류 범위 | ±50A | |
| 전압 오류 | ≤0.5% | |
| 안정화 된 전압 정밀성 | ≤0.5% | |
| 현재 오류 | 0.3A@0-30A,±1%@30A-50A | |
| 안정된 전류 정밀도 | ≤ 1% | |
| 전압 제한 | 지원 | |
| 전류 제한 | 지원 | |
| 리플 계수 |
효과적 값은 ±0.5%를 초과하지 않습니다. 피크-피크 값은 ±1%를 초과하지 않습니다. |
|
| 정량력 | 30kW | |
| 최대 전력 | 33kW | |
| 기본 특성 | ||
| AC 및 DC 시작 가능성 | 지원 | |
| 전진 및 역전환 시간 | < 10ms | |
| 효과성 | ≥97.2% | |
| 과부하 능력 | 1.1번 ≥ 10분, 1.2번 ≥ 1분 | |
| 대기 전력 소비 | < 30W | |
| 실패 사이의 평균 시간 (MTBF) | >100000시간 | |
| 작동 온도 | -25°C+55°C (+50°C 이상의 전력 감량) | |
| 작업 습도 | ≤95%RH, 응축이 없습니다. | |
| 저장 온도 | -40°C+70°C | |
| 저장용 습도 | 0 ~ 95%RH | |
| 냉각 방법 | 지능형 강제 공기 냉각 | |
| 고도 | 2000m | |
| 의사소통 | RS485,CAN | |
| 반응 전력 보상 | 지원 | |
| 보호 수준 | IP20 | |
| 소음 | <75dB | |
| 무게 | 23.5kg | |
| 크기 (W*D*H) 430mm*500mm*130mm | ||
