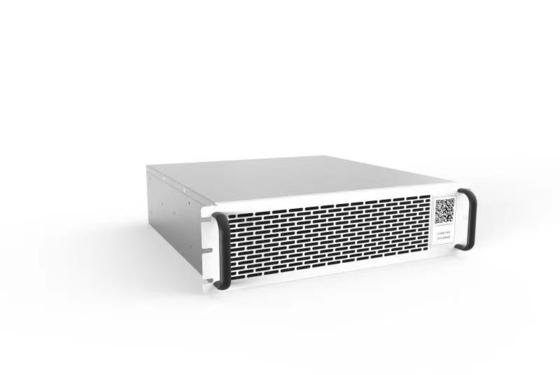

마이크로그리드 및 에너지 저장 시스템용 100 kW 양방향 AC DC 전원 모듈

제품 상세정보
원래 장소: 중국
브랜드 이름: ANE
모델 번호: PMA100 -A011 H
지불과 운송 용어
최소 주문 수량: 5
가격: Exwork: 4,000~7,000 USD
포장 세부 사항: 나무 상자
배달 시간: 45 작업 일수
지불 조건: T/T
공급 능력: 달 당 2000년

상세 정보

원래 장소 중국 브랜드 이름 ANE
모델 번호 PMA100 -A011 H 위링텀 시스템: 3상 5 와이어 시스템
가등전압: AC380V/400V 등급 전력: 100 kw
전압 범위: AC380V±15% 전류 범위: ±147A
정격 주파수: 50Hz/60Hz 전압 범위: DC680V~DC1000V
전압 오차: ≤1% 전류 에러: ≤1%
송배전망 밖 / 그리드 연결 스위치: 내장식 교대 시간 앞쪽이고 반대입니다: <10ms>
송배전망 밖 / 그리드 연결 교대 시간: <10ms> 최대 효율: 98.8%

제품 설명

마이크로그리드 및 에너지 저장 시스템에 대한 100 kW 양방향 AC / DC 전원 모듈

마이크로그리드 및 에너지 저장 시스템용 100 kW 양방향 AC DC 전원 모듈 0
제품 소개

이 에너지 저장 쌍방향 AC / DC 변환기는 모듈형 설계, 고급 제어 알고리즘을 채택하여 멀티 머신 병렬을 실현하고 반응 전력 보상 기능을 가지고 있습니다.제품 시리즈는 지역 모니터링과 EMS 시스템 원격 스케줄 기능을 모두 가지고, 우수한 부하 적응력과 전력망 적응력, 동시에 독립적인 공기 유관 설계는 다양한 복잡한 응용 환경에 효과적으로 대처 할 수 있습니다.시스템이 더 안전합니다., 신뢰성, 경제성, 환경적 적응력



특징

높은 효율성

  • PF 값은 AC 쪽에서 0.99입니다.
  • 우리의 특허 기술은 에너지 양방향 흐름을 실현하기 위해 채택되었습니다
  • 높은 동적 반응, 전체 로드 전환 시간은 10ms까지 낮습니다.
  • 넓은 전압 범위의 출력, 높은 정확성, 빠른 동적 반응

안전

  • 넓은 작업 온도 범위: - 20 °C ~ + 45 °C
  • ✅차별 평행 기술, 물결 전류를 줄여
  • 복수 보안 보호, 입력 전압 과잉/저전압 보호, 출력 반 역 연결, 단회로 보호, 온도 과잉 보호, 팬 이상 감지 등

정보

  • 다차원 지능형 팬 제어 기술, 전력 소비와 노이즈를 줄여
  • DSP 설계 및 완전한 디지털 제어 실현
  • ∙ 낮은 대기 손실
  • 외면 인터페이스가 풍부하고, 격리 변압기 접근과 협력

편리해요

  • ∙ 모듈형 설계, 유지보수 용이성, 병행 확장 지원
  • 높은 전력 밀도, 작은 부피, 가벼운 무게
  • 전원 켜기/ 끄기 기능

기술 매개 변수

100KW 양방향 AC / DC 변환 모듈

모델 PMA100-A011-H
전력망 변속 변속 변속 변속 변속 변속 변속 변속 변속 변속 변속 변속 변속 변속 변속 변속 변속 변속 변속 변속
배선 시스템 3단계 5선 시스템
정량 전압 AC380V
정량력 100kW
전압 범위 AC380V±15%
전류 범위 ±151A
명목 주파수 50Hz/60Hz
주파수 범위 50/60Hz±5Hz
PF 0.99
하모닉 함수 THDi ≤ 5%
전원 변속 변속 변속 변속 변속 변속 변속
정량 전압 380Vac
전압 범위 380Vac±15%
전압 정확도 ≤ 1%
출력 주파수 50/60Hz±5Hz
THDu ≤2% 라인 부하
DC 측면 매개 변수
전압 범위 DC680V~DC1000V
전류 범위 ±147A
전압 오류 ≤ 1%
안정화 된 전압 정밀성 ≤ 1%
현재 오류 ≤ 1%
안정된 전류 정밀도 ≤ 1%
기본 특성
전력망 밖/전력망에 연결된 스위치 내장
AC 및 DC 시작 가능성 지원
전진 및 역전환 시간 < 10ms
최고 효율성 980.8%
과부하 능력 1.1번 ≥ 10분, 1.2번 ≥ 1분
전력망이 아닌 전력망에 연결된 전환 시간 < 10ms
작동 온도 -20°C+45°C (+45°C 이상의 전력 감량)
작업 습도 ≤95%RH, 응축이 없습니다.
저장 온도 -40°C+55°C
저장용 습도 0 ~ 95%RH
냉각 방법 지능형 강제 공기 냉각
고도 3000m
의사소통 RS485*1,CAN*2,LAN*1
섬 보호 지원
보호 특성 다중 안전 보호, 전압 이상 및 전압 이하의 AC 및 DC 보호, 전류 이상 보호, 단류 보호, DC 역 보호, AC 단계 순서 보호,과온 보호, 팬 비정상적인 검출, 등
보호 수준 IP20
소음 <70dB
무게 40kg
크기 (H*W*D) 129*443*500mm

































































































































모든 성능과 매개 변수는 우리의 기술 부서의 최신 확인을 받아야 합니다.
