안전 AC DC 양방향 전원 모듈 12 KW 고주파 고립

제품 상세정보
원래 장소: 중국
브랜드 이름: ANE
모델 번호: BTLA-MTS012-120M-01
지불과 운송 용어
최소 주문 수량: 10
가격: Exwork: 3,000~6,000 USD
포장 세부 사항: 카튼
배달 시간: 45 작업 일수
지불 조건: T/T
공급 능력: 달 당 2000 유닛

상세 정보

원래 장소 중국 브랜드 이름 ANE
모델 번호 BTLA-MTS012-120M-01 효율성: ≥ 92%
습도: 0 ~ +95% 상대습도 빈도: 50/60Hz
AC 전압: 220VAC±15% 작동 온도: -20℃~+45℃
출력 전력: 12KW 보호: 과부담, 과전압, 단락 회로
배선: 단상 3선식 시스템 무게: 22 킬로그램
직류 전압은 이릅니다: 10Vdc-450Vdc DC 전류 범위: ±120A
송배전망 밖 / 그리드 연결 교대 시간: <10ms> 앞으로 및 뒤로 전환 시간: ≤10ms
AC/DC 시동 기능: H*W*D: 131*436*540mm

제품 설명

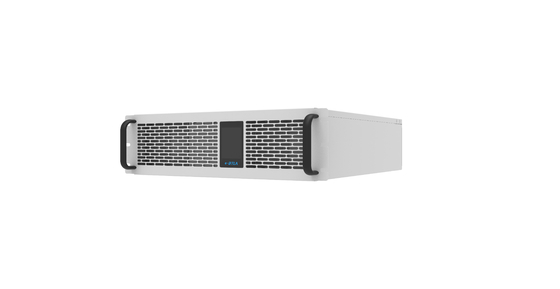

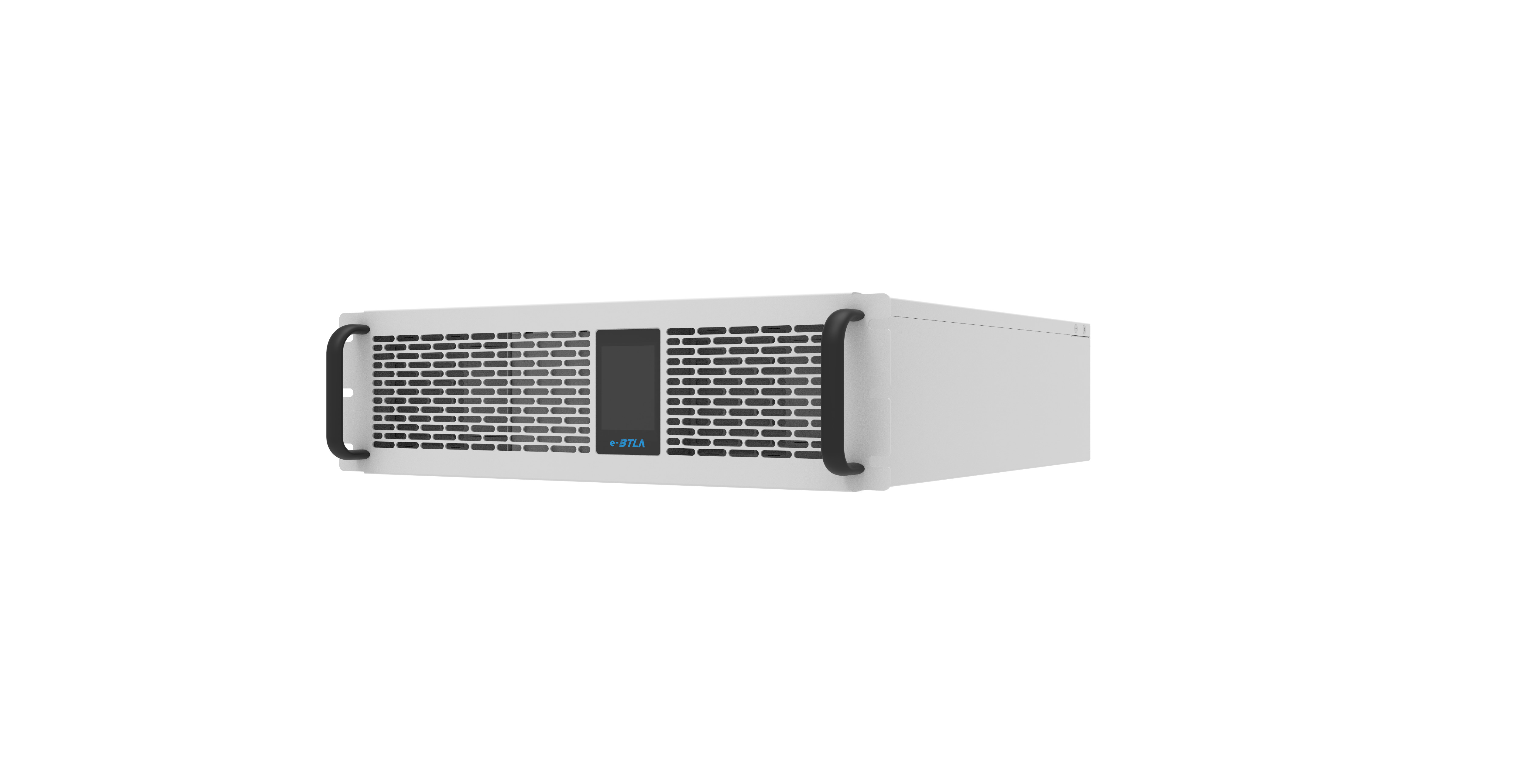

12kW 고주파 격리된 AC/DC 양방향 전원 모듈



제품 소개

12kW 120A 10Vdc-450Vdc 고주파 격리된 AC/DC 양방향 전원 모듈

BTLA-MTS 시리즈 양방향 전원 공급 장비, 세 가지 전기 시스템 (배터리, 모터, 전자 제어) 및 연료전지 차량을 위해,전문가용 장비의 발전 및 고전력 AC/DC 테스트완전 디지털 설계는 제어의 정확성과 효과를 보장하며 안정적인 출력 및 빠른 응답의 특징을 가지고 있습니다.그것은 다양한 유형의 배터리 (리?? 배터리) 의 충전 및 방출 테스트에 사용됩니다., 전력 배터리 팩, 에너지 저장 배터리), 전기 드라이브, 탑재된 AC/DC, DC/DC와 같은 전기 차량의 연구 개발 및 생산, 그리고 AC/DC 충전 스파일의 연구 개발 및 생산 등



특징

  • 양방향 에너지 전송, 크로스 쿼드란트 원활한 스위치
  • 높은 출력 전압 범위, 높은 정확성, 빠른 동적 반응
  • 고주파 격리, 더 높은 안전성
  • 복수 안전 보호, 입력 과전압/하전압 보호, 출력 반 역 연결, 단회로 보호, 과온 보호, 풍선 유관의 비정상적인 검출 등
  • 모듈형 설계, 간편한 유지보수, 병렬 용량 확장을 지원합니다.
  • 넓은 작동 온도 범위: -20°C ~ 45°C
  • 전력망에 접속/출력 전력망 전환 기능이 장착되어 있다.
  • 부드러운 스위치 디자인, 낮은 손실, 높은 효율성
  • DSP 설계, 완전한 디지털 제어 실현;
  • 로컬 조작과 원격 조작 기능 모두
  • 풍부한 외부 인터페이스
  • 엄격한 시스템 열 설계, 낮은 온도 상승, 긴 수명
  • 터치 스크린 조작 제어, 간단하고 직관적인.

기술 매개 변수

동전 변 변 변 변수

    BTLA-MTS012-120M-01
  • 등급 입력 전력
12kW
배선 단상 3선 시스템
전압 범위 220Vac±15%
주파수 및 범위 45~65Hz (응용 50/60Hz 전력망)
전력 요인 조정 범위 ± 1
THDi ≤ 5%


DC 측면 매개 변수

    BTLA-MTS012-120M-01
  • 정량 전압
  100Vdc
  • 가속 전류
  120A
전압 범위   10Vdc-450Vdc
전류 범위   ± 120A
전압 정확도 00.1% F.S.
  • 현재 정확도
00.1% F.S.
전압 제한 그래요
  • 전류 제한
그래요


기본 특성

  설명
AC/DC 시작 기능 그래요
앞뒤로 전환 시간 ≤ 10ms
전력망이 아닌 전력망에 연결된 전환 시간 ≤ 10ms
  • 최고 효율성
92%
H*W*D 131*436*540mm
  • 무게 (kg)
22kg


환경 조건

  • 작동 온도 범위
°C -20°C~+45°C
  • 작업 습도 범위
% RH <+95 상대 습도, 응고되지 않는 상태
저장 온도 °C -40 ~ +55
  • 저장용 습도
% RH 0 ~ +95 상대 습도, 응고되지 않는 상태
  • 냉각 모드
-
  • 강압 공기 냉각

  • 고도
m 3000
  • 보호등급
- IP20
  • 소음
dB < 70


의사소통

통신 방식 -
  • CAN, RS485, 이더넷, 건조 접촉

보고 신호 - 각종 보호 신호, 전압 및 전류 신호
수신 신호 - 켜고 끄는 신호


모든 성능과 매개 변수는 우리의 기술 부서의 최신 확인을 받아야 합니다.
